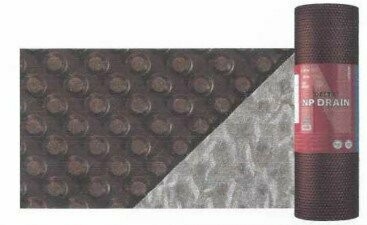

Nappe à excroissances drainante avec géotextile de filtration intégré.

Caractéristiques de la structure alvéolaire	Norme
Matériau	-	Polyéthylène haute densité
Propriétés chimiques	-	Non polluant pour l'eau potable, résistant aux agents chimiques, bactériologiques, alcalins, résistant aux racines.
Épaisseur du matériau	-	env.0,6 mm
Hauteur des excroissances	-	env.8mm
Nombre d'alvéoles par m2	-	env. 1.800 excroissances/m 2
Surface de contact	-	env. 5.500 cm2 /m 2
Volume d'air entre les excroissances	-	env. 5,3 1/m'

Caractéristiques du géotextile	Norme
Géotextile	-
Ouverture de filtration 0	EN 12956	env.110µm
Perméabilité à l'eau normalement au plan	EN 150 11058	120 mm/s
Essai de perforation dynamique	EN 13433	env. 38 mm
Essai de poinçonnement statique (essai CBR)	EN 12236	env. 1000 N
Résistance en traction	EN ISO 10319	env. 6,3 kN/m

Caractéristiques de la nappe composite	Norme
Résistance à la compression (court terme)	EN 25619-2	env. 150 kN/m 2 (0, 15 Nlmm 2 ) soit environ 15 tonnes lm'
Résistance à la compression (charge permanente)	EN 25619-1	env. 70 kNlm' (0,07 Nlmm') soit environ 7 tonnes lm'
Fluage en compression 1000 heures	EN 25619-1	s 15 % sous 7 tonnes/m 2
Profondeur max. de mise en œuvre	-	7m
Résistance aux températures	-	- 30°c à + 80°c
Résistance en traction MD/ CD	ENIS010319	11,9l12,3kN/m
Allongement à la rupture MD / CD	EN 150 10319	52 / 66 %
Durabilité présumée dans un sol naturel (pH 4-9, < 25 °C)	EN ISO 13438	min. 25 ans
Masse surfacique	-	env. 560 glm'

Capacité de drainage dans le plan	EN ISO 12958
Charge / Gradient hydraulique:	i = 0,01	i=0,02	i=0,03	i=0,10	i = 1,00
2 kPa	0,12	0,21	0,28	0,52	2,1	l/s·m
20kPa	0,11	0,20	0,26	0,48	1,9	1/s-m
50OkPa	0,10	0,18	0,24	0,41	1,6	I/s•m

Divers
Applications	Drainage sous dallage non porteur (OTA du CSTB). Protection et drainage de parois verticales enterrées (Avis Technique du CSTB) Drainage vertical d'ouvrages d1ngénierie (Agrément SNCF, profondeurs s 4 m). Drainage horizontal de toitures-terrasses et toitures-terrasses végétalisées.

Normes de référence	DTU 20.1 et DTU 23.1
Certification	OTA du CSTB n°16/10-603, AT du CSTB n°7 Il 3-1559, Agrément SNCF, Conformité CE
Dimensions des rouleaux	2,0 x 20 m (5 rlx/palette) ; 3,0 x 12,5 m· (20 rlx/palette)
